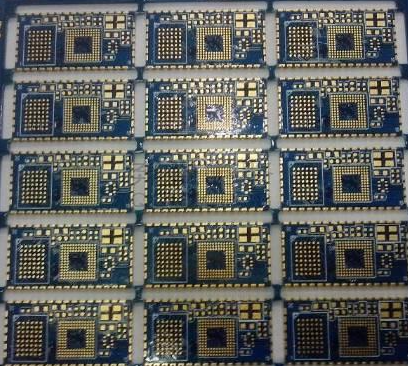

IC載板作為芯片封裝的核心載體,在先進封裝技術中扮演著至關重要的角色。它不僅是芯片與外部電路之間的信號傳輸橋梁,還負責物理支撐、散熱和保護。隨著AI、高性能計算等領域的快速發展,IC載板的技術創新正推動著整個半導體產業向前邁進。

下面這個表格梳理了IC載板的核心技術體系及其在先進封裝中的關鍵應用,可以幫助你快速把握整體情況。
| 技術維度 | 具體分類/技術 | 關鍵特征/指標 | 在先進封裝中的核心應用與趨勢 |
| 基板材料 | 有機基板 (主導) | - BT樹脂:尺寸穩定,硬度高 | - 目前先進封裝的主流選擇,支持FC-BGA、2.5D/3D封裝等。ABF載板在AI推動下需求旺盛。 |
| - ABF樹脂:可實現更細線路,適用于大型高端芯片 | |||
| 玻璃芯基板 (新興) | 低翹曲、高平坦度、優異的信號完整性 | 為解決高性能芯片的散熱和信號傳輸瓶頸而生,預計2025年左右開始商用,面向AI、HPC等高端領域。 | |
| 封裝工藝 | FC-BGA (倒裝芯片球柵陣列) | 高引腳數、高性能 | CPU、GPU等高端芯片的主流封裝形式。技術壁壘最高,是當前國產替代的主攻方向。 |
| FC-CSP (晶片尺寸封裝) | 封裝面積接近芯片本身 | 主要用于智能手機、可穿戴設備等對尺寸要求苛刻的領域。 | |
| 扇出型面板級封裝 (FOPLP) | "化圓為方",使用方形基板,面積利用率高(>95%),成本優勢顯著 | 通過與玻璃芯基板和RDL工藝結合,成為突破性能與成本瓶頸的下一代技術。 | |
| 互聯技術 | 重布線層 (RDL) | 實現芯片I/O的重新排布與互聯,線寬/線距是關鍵指標 | 先進封裝(如扇出型、2.5D封裝)的核心工藝,負責高密度電氣連接。其精度直接決定封裝性能。 |
| 玻璃通孔 (TGV) | 在玻璃基板上形成高縱深比的通孔并填充金屬 | 玻璃芯基板的核心技術,實現層間垂直互聯,支持更高密度的芯片集成。 |

盡管國內企業在IC載板領域取得了顯著突破,但依然面臨嚴峻的挑戰和巨大的發展機遇。
國產突破:中國企業如清河電科、芯聚德等已成功量產高端IC載板,線路精度達到8μm(約頭發絲的十分之一),層數超過22層,成功填補國內空白,性能對標國際一線品牌。
嚴峻挑戰:目前,國內高端FC-BGA載板的進口依賴度高達72%。市場被日本揖斐電、韓國三星電機、中國臺灣欣興電子等巨頭壟斷。此外,ABF材料基本被日本味之素壟斷,核心設備的國產化率也有待提升。
未來方向:國產化之路需要系統性突破,包括加速材料研發、與芯片設計公司緊密合作進行協同優化,以及積極布局玻璃基板等下一代技術。
總的來說,IC載板已從被動封裝的角色,演變?yōu)橹鲃犹嵘到y(tǒng)性能的戰略性部件。未來的發展將是多技術路線并行:有機載板持續演進,玻璃基板等新材料從外圍切入,而面板級封裝則致力于提升效率和降低成本。
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 (13691709838)Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業,具有二十多年的水基清洗工藝解決方案服務經驗,掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發,具有深厚的技術開發能力,擁有五十多項知識產權、專利,是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌,以完善的服務體系,高效的經營管理機制、雄厚的技術研發實力和產品價格優勢,為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商,另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案,為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題,理順工藝,提高良率,成為客戶可靠的幫手。
合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位,編寫全球首部中文版《清洗指導》IPC標準(標準編號:IPC-CH-65B CN)(“Guidelines for Cleaning of Printed Boards and Assemblies”),IPC標準是全球電子行業優先選用標準,是集成電路材料產業技術創新聯盟會員成員。
主營產品包括:集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。
半導體技術應用節點:FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗;晶圓級封裝;高密度SIP焊后清洗;功率電子清洗。
